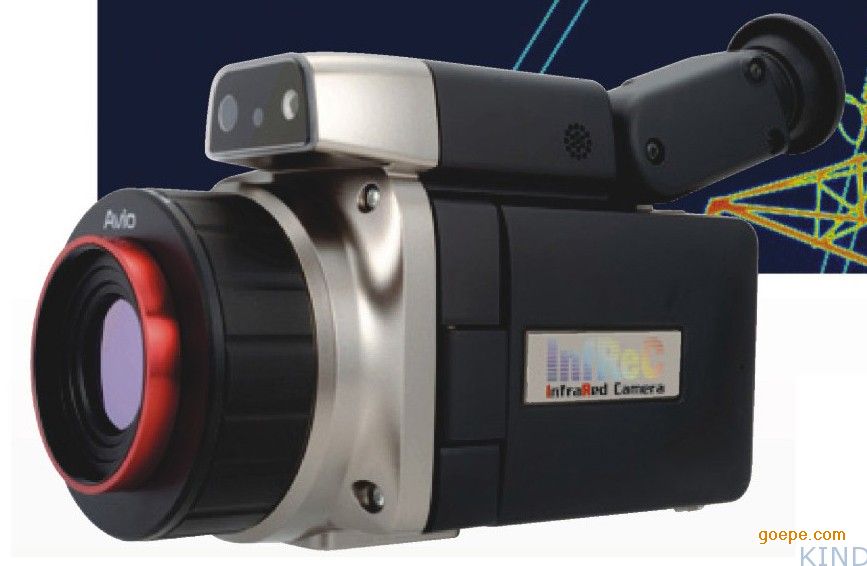

NEC AVIO R500EX -PRO系列红外热像仪
- 系列红外热像仪
- 系列红外热像仪是日本Avio公司2016年新款上市的高端红外热像仪，原R500系列升级型号，是一款科研级具有120万超高像素的红外热像仪。
- 系列红外热像仪 产品特点：
■ 通过数张超分辨率处理，*大记录像素为120万像素的高图象。
■ 超分辨率记录模式：1280 x 960像素 空间分辨率：0.58mrad相当；
■ 通常的记录模式 ：640 x 480像素 空间分辨率：0.87mrad；
■ 灵敏度(NETD)：0.025℃；
■ 精度：±1℃；- μm空间分辨率
■ R500EX系列红外热像仪超分辨率模式下标准镜头空间分辨率为58μm；
■ 21μm微距镜头 ■ 52μm微距镜头
■ 2倍望远镜头 ■ 2倍广角镜头
■ 3倍广角镜头
■ 连接PC标准USB端口，可以实时的进行连接及图像；
■ 标配的分析软件【InfReC analyzer NS9500 PRO】，可实时传输红外及可见光图像（*大30Hz）（R500EX/R500EX-D需要进行软件的升级）；
只需横向或纵向转动热像仪，即可拍摄令人震撼的全景热图像，非常适合用于广范围的拍摄。
只需横向或纵向转动热像仪，无需位置对准；
无空间分辨率的劣化（与广角镜头不同）；
全景拍摄，角度自由的；
可进行编辑及温度分析；
对烟囱・炉、楼宇、桥梁等建筑物，能广范围的进行摄影，发挥威力；- 1～8倍连续变焦
通过数字变焦可拍摄从远处到近处的物体。
- 友好的用户操作体验
任意角度，轻松拍摄，多角度可旋转LCD显示屏和双快门，轻松实现单手操作。
- 多种混合显示模式
120万像素红外图像与500万像素可见光图像组合显示。
- 自动计算发射率
发射率反算-通过输入已知的目标温度自动计算目标的发射率，方便进行准确测温。
- PC软件NS9500Std /Pro
测量→分析→报告；
可生成指定点/区域（方框、线形、多角形、圆形）的*高/*低/平均温度、直方图、温度趋势图等各种图表。报告生成作业可在Excel、Word模板中对 热图像/可见光图像/图表进行自由编辑后输出报告，还能将获取的数据转换成BMP、JPEG、AVI、CSV等各种格式。
支持操作系统：Windows XP、Windows Vista、Windows 7（32bit版）
- 系列红外热像仪 详细参数
| 功能 |
R500EXPro |
R500EXPro-D |
R500EX |
R500EX-D |
基
本
参
数 |
探测器 |
非制冷焦平面 |
| 波长 |
8 to 14μm |
| 测温范围 |
-40 to2000°C |
－40 to500°C |
| 温度分辨率(NETD) |
0.03°Cat30°C |
| 精度 |
±1°C（在测温范围1，环境温度20-30°C）；±2°Cor±2%（其它范围） |
| 帧频 |
30Hz |
7.5Hz |
30Hz |
7.5Hz |
| 像素 |
640(H)× 480(V) |
| 超分辨率模式像素 |
1280(H) × 960(V)(仅图片模式) |
| (SR mode) |
| 视域 |
32°(H) × 24°(V) |
| 空间分辨率 |
0. 87mrad |
| 超分辨率模式 |
0.58mrad |
| (SR mode) |
| 焦距 |
10cm到无穷远*4 |
| 聚焦 |
自动/手动 |
图
像
显
示 |
自动功能 |
自动灵敏度跟踪、自动聚焦、自动中心温度跟踪 |
| 调色板 |
7个调色板(彩虹色、明亮色、铁红色、医疗色、白热、黑热等) |
| 色阶 |
256 / 32 / 16 / 8级 |
| 可见光 |
CMOS相机500万像素 |
| 可见光/红外 |
融合，画中画，多画面，透明混合 |
| 显示功能 |
1 - 8倍连续放大，网格，回放时9幅图显示 |
| 图像优化 |
平均，过滤、边缘增强 |
测
量
功
能 |
点 |
10个可移动的点，温度搜索：*高温点、*低温点各一个、温差 |
| 剖面线 |
水平，垂直，水平和垂直 |
| 指定区域的温度显示 |
*大、*小和平均（5个区域） |
－ |
| 报警功能 |
画面报警，声音报警，颜色报警，报警记录 |
| 报警信号输出 |
－ |
| 温度校正 |
发射率校正，环境/背景温度校正，距离校正，均匀一致性（NUC）校正 |
| 发射率 |
多点校正，发射率表 |
| 目标发射率计算 |
－ |
| 防抖动模式 |
提供 |
－ |
存
储
和
输
出 |
存储 |
SD卡，SDHC卡 |
| 数据存储 |
图片：JPEG（带温度数据14bit，录音） |
| 录像：SVX格式，红外和可见光同时记录 |
| |
超像素模式(SR) |
提供 |
| 全景扫描 |
水平方向100°/垂直方向75° |
| SD卡录像 |
*高3Hz |
－ |
| 间隔拍摄 |
3秒- 60分钟可选，同时记录可见光图像 |
| 外部触发记录 |
提供 |
－ |
| 声音注释 |
30秒/图，可回放 |
| 文字注释 |
256个字符/图 |
| 端口 |
|
| |
USB2.0 |
大容量存储，视频传输，同时记录可见光视频时*大15HZ(仅NS9500Pro软件) |
| 视频端口 |
NTSC / PAL |
| 报警端口 |
触点闭合无电压 |
－ |
| 外部触发 |
脉冲信号 |
－ |
| 其它 |
显示 |
3.5寸LCD显示屏（可旋转、亮度可调）；彩色取景器（可旋转） |
| 辅助设备 |
激光指示器（红色，2级，PSC兼容），LED照明灯，遥控器 |
| 环 |
操作温度和湿度 |
－15°Cto50°C, 90%RH (无凝露) |
| 境 |
存储温度和温度 |
－40°Cto70°C, 90%RH (无凝露) |
| |
抗振性/抗冲击性 |
29.4m/sec2 (3G),294m/sec2 (30G) |
| |
EMC |
符合CE认证(A级) |
| |
防尘/防水 |
防护等级IP54 |
| 电池 |
连续工作2.5小时，可充电锂电池（可选7.5小时长时工作电池） |
| AC电源 |
100V－220V AC, 50 / 60Hz |
| 尺寸 |
高121mm×宽105mm×长195mm |
| 重量 |
约1.3kg(包括电池) |
| 标配软件 |
InfReC Analyzer NS9500Pro |
InfReC Analyzer NS9500Std |
| 标准配置 |
携带箱、SD卡、USB线、有线遥控器、肩带、手带、镜头盖、可充电电池(1块)、电源包(含AC电源适配器、电池充电器、电源线)、使用说明书、免费体验版软件集CD-ROM (含NS9500LT, ITS(demo版)，Unifizer soft NS3000(demo版)，File Convertor)) |
