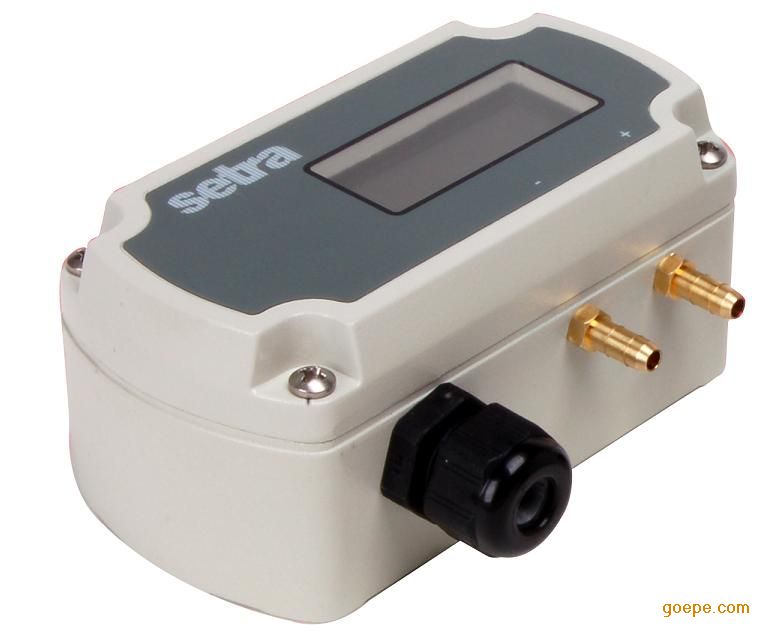

setra 261C HVAC专用微差压传感器
Model261C 系列多功能型微差压传感器继承了Setra 传统的高精度、快速响应和超低量程的特点。同时考虑了药厂和洁净厂房对微差压变送器的要求，现场液晶显示，增加了无积尘面附件，充分满足行业应用的要求，是药厂、电子洁净厂房、无尘实验室的理想选择。 Model 261C 多功能型微差压传感器可用来测量差压或表压( 静态压力), 可选择4-20mA，0-5VDC 或0-10VDC 的输出信号。Model261C 传感器/ 变送器已经进行了温度补偿，激励电压为 24VDC，对于电压信号产品还可以选择24VAC 电源。Model261 *小测量范围为0 ～ 25Pa，在室温下的标准精度为±1%FS, 温度补偿范围在+5 ～ +65℃ , 通过温度补偿电路，使温度影响小于±0.06%FS/℃。 Model 261C 系列多功能型微差压传感器是专门为HVAC 应用设计的，它采用Setra 独具特色的可变电容技术，由不锈钢膜片与镀金陶瓷固定电极构成一个可变电容，压力变化时，带来两个极板间隙变化，使得容值发生变化。Setra 独特的检测电路将电容值的变化转化为线性直流电信号。
产品性能参数
|
压力量程 |
0 ～ 100in.WC, 0 ～ 25000psi |
|
精度RSS* |
± 1.0%FS, ± 0.4%FS, ± 0.25%FS |
|
非线性 |
± 0.20%FS |
|
迟滞 |
0.10%FS |
|
非重复性 |
0.05%FS |
|
补偿范围 |
+5 ～ +65℃ |
|
零点漂移 |
-18 ～ +65℃ |
|
量程漂移 |
< 0.06%FS/℃ |
|
工作温度 |
-18 ～ +65℃ |
|
预热漂移 |
±0.1% FS |
Model 261C系列微差压传感器是专门为HVAC应用设计的，它采用Setra独具特色的可变电容技术，由不锈钢膜片与镀金陶瓷固定电极构成一个可变电容，压力变化时，带来两个极板间隙变化，使得容值发生变化。Setra独特的检测电路将电容值的变化转化为线性直流电信号。
|
性能参数 |
|
精度 |
+/-1.0%FS +/-0.4%FS +/-0.25%FS |
|
过载能力 |
70KPa （10Psi） |
|
预热漂移 |
±0.1% FS |
|
*大线压 |
70KPa |
|
非重复性 |
±0.1%FS, ±0.1%FS, ±0.1%FS |
|
迟滞 |
±0.1%FS,±0.1%FS, ±0.1%FS |
|
非线性 |
±0.98%FS, ±0.33%FS, ±0.20%FS |
|
电气参数 |
|
输出 |
0-5VDC/0-10VDC |
|
激励 |
9-30VAC/12-42VDC(0 ～ 5VDC 输出); 12 ～ 30VAC/13 ～ 42VDC(0 ～ 10VDC 输出) |
|
输出负载 |
100Ω |
